ELEKTROMAGNETICKÉ INFORMAČNÍ PANELY |
|
Zobrazení textových a grafických informací pomocí elektromagnetických prvků
|
|
|
| Zobrazení pomocí principu pasivní reflexe - reflexní strana zobrazovacích prvků odráží dopadající světlo. Zobrazované informace jsou tím lépe viditelné, čím větší je osvětlení panelu. Panely je vhodné použít při vysoké intenzitě okolního světla. Při malém okolním světle je použito interní nebo externí osvětlení nebo rozsvícení LED diod připojených k zobrazovacím prvkům. |
| Informace je zobrazena překlopením barevné reflexní a černé matné strany zobrazovacích prvků pomocí řídících impulsů. |
| malá energetická náročnost. |
| po odpojení panelu od zdroje napětí zůstanou informace zachovány, poslední zobrazovaná informace může být dále zobrazena na displeji. |
| zobrazení - žlutá, červená, zelená, bílá nebo oranžová. |
| možnost generování zvukových signálů. |
|
|
Aplikace |
 |
| reklamní a informační panely |
výrobní haly |
| ukazatele stavu výroby |
odjezdové haly |
| zobrazení výsledků měření |
dopravní prostředky |
| informace pro cestující |
obchodní domy |

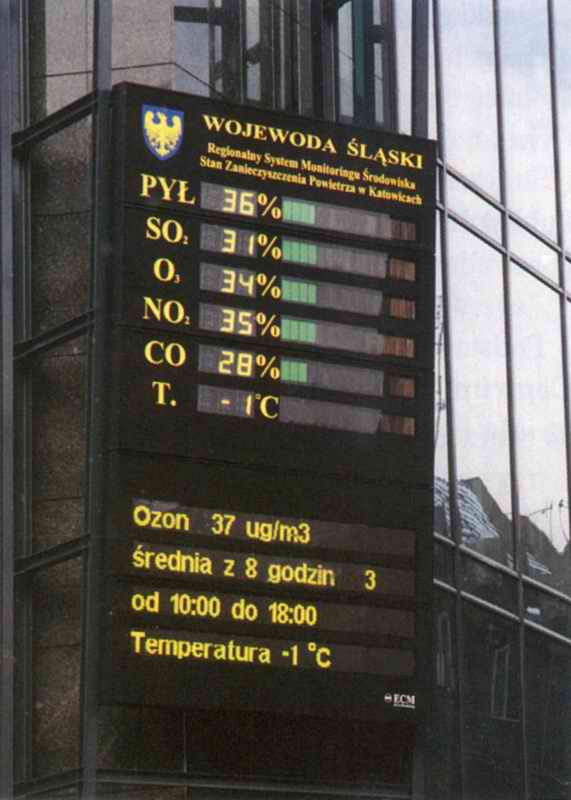

| zobrazení stavu ovzduší |
kongresová centra |
| zobrazení času, teploty,cen,.. |
hotely |
| výsledkové tabule |
sportovní stadiony |
| jiné zakázkové produkty |
čerpací stanice |
|
|
| nahoru |
|
| Panely složené z matice bodů
|
Umožňují současné zobrazení textových i grafických informací.
Pro zobrazení textových informací je možný výběr fontu a velikosti písma, výběr umístění textu.
Informace lze zobrazovat podle nastaveného časového harmonogramu
|

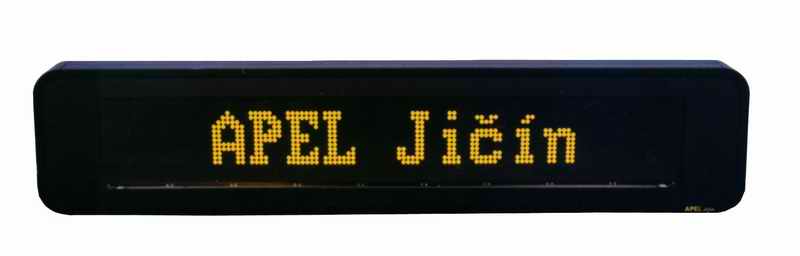

| Ukázky |
 |
 |
|
|
| zobrazovací prvky jsou jednotlivé elektromagnetické body v barvě žluté, červené, zelené, bílé nebo oranžové |
| zobrazovací prvky lze doplnit žlutou diodou LED pro zlepšení viditelnosti při nižším osvětlení panelu |
| střední životnost zobrazovacích prvků - 100 miliónů operací |
| zobrazovací plochu lze využít v textovém nebo zjednodušeném grafickém režimu |
| minimální velikost znaku 5 x 7 bodů (š x v) |
| panely jsou složeny z modulů o rastru 14 x 19 bodů. Moduly se skládají do rozměrů panelu požadovaných zákazníkem. |
|
Jednotlivé moduly lze skládat : |
| průměr bodu 10 mm |
ve vodorovném směru do souvislé plochy |
| |
ve svislém směru s mezerami |
| průměr bodu 15 mm |
ve vodorovném i svislém směru do souvislé plochy |
Doporučená minimální velikost rastru 56 x 19 bodů
|
|
|
|
Velikost modulu a znaku pro různý průměr zobrazovacího bodu |
Průměr bodu
[ mm ] |
Rozteč bodu
[ mm ] |
Rozlišení
[ bodů ] |
Aktivní plocha
(š x v) [ mm ] |
Minimální velikost znaku
[ mm ] |
Čitelnost znaku
[ m ] |
| 10 |
10 |
14 x 19 |
140 x 190 |
50 x 70 |
25 |
| 15 |
15 |
14 x 19 |
210 x 285 |
75 x 105 |
37 |
|
| nahoru |
|

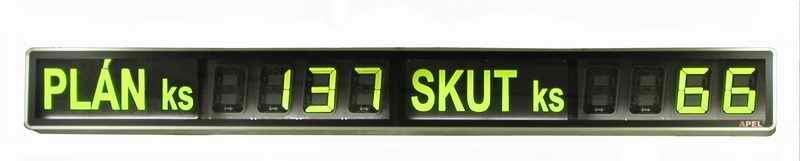

| 7segmentové zobrazovače
|
|
| Ukázky |
 |
 |
|
|
Umožňují zobrazení číslic a jednoduchých znaků.
Vhodné pro zobrazení času, teploty, cen, stavu výroby,....
Možnost nastavení výměny údajů (čas/ datum/ teplota/...).
jsou složeny z jednotlivých znaků
střední životnost zobrazovacích prvků - 50 miliónů operací
|
|
|
| Velikost znaku 7segmentových zobrazovačů |
| Výška znaku [mm] |
100 |
150 |
250 |
300 |
450 |
580 |
| Čitelnost znaku [m] |
35 |
53 |
88 |
105 |
158 |
203 |
|
| nahoru |
|
|
Ovládání, spotřeba, parametry
|
|
|
Ovládání |
|
pomocí PC sériovým kanálem RS 232, RS 485 nebo 2 x RS 422
bezdrátově pomocí modulu GSM
pomocí datové sítě protokolem TCP/IP
|
|
Ovládací software |
|
SW je součástí dodávky : |
| umožňuje přímé řízení panelu |
| umožňuje editaci zobrazovaných informací |
| výběr fontu písma, velikosti a umístění textu |
| časový harmonogram zobrazování |
| po odpojení od zdroje napětí zůstanou informace zachovány, poslední zobrazovaná
informace může být dále zobrazena na displeji |
|
|
Vlastní SW zákazníka :
|
|
firma APEL poskytne popis komunikačního protokolu
|
| Režim ovládání |
|
on-line :
|
panel řídí nadřazený systém |
| off-line : |
po zaslání informací do panelu lze ovládací PC odpojit, panel zobrazuje uložené zprávy v nastaveném časovém sledu s nastavenými efekty zobrazení
|
| Napájení |
230 V AC
malá energetická náročnost
|
| Provedení |
|
v hliníkové skříni v přírodní barvě nebo s rámečkem v barvě a tvaru dle výběru zákazníka
vnitřní i venkovní provedení
možnost umístit pevné popisové pole nad nebo vedle vlastního panelu
|
| Instalace |
| dle požadavků zákazníka, např. zavěšení na stěnu nebo od stropu, zabudování do stěny, stojan
|
|
| nahoru |
